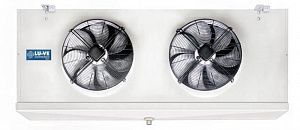

Воздухоохдадители LU-VE серии F45HC

Воздухоохдадители LU-VE серии F45HC для коммерческих холодильных камер

Назначение серии в холодильной схеме

Коммерческая камера требует стабильного отвода тепла при переменной загрузке. Основная нагрузка складывается из ограждений, дверных открываний, тепла продукта, освещения. Испаритель обязан удерживать расчётную точку без провалов по воздуху, без локального обмерзания. В этой задаче Воздухоохдадители LU-VE серии F45HC рассматривают как рабочий теплообменный узел камеры.

Теплообмен идёт через ламельный пакет, внутри которого кипит хладагент. Воздух проходит через оребрение, отдаёт тепло, возвращается в объём камеры. При недостаточном перемешивании появляются зоны с разной температурой, растёт частота оттайки. Поэтому Воздухоохдадители LU-VE серии F45HC выбирают по теплопритокам плюс по распределению воздушного потока.

Паспортная мощность без условий расчёта не годится для сравнения. Нужны температура кипения, температура воздуха на входе, температурный напор, расчётный расход воздуха. Смена любого параметра меняет холодопроизводительность, меняет скорость нарастания инея. Для Воздухоохдадители LU-VE серии F45HC корректный подбор начинается с фиксации условий, после чего проверяют ограничения по габаритам.

Теплообменник, материалы, нормативная привязка

Теплообменный блок выполняется в трубно-ламельной схеме. Медная трубка даёт высокую теплопроводность, допускает ремонт пайкой твёрдым припоем. Алюминиевое оребрение увеличивает площадь, снижает массу, ускоряет отклик по нагрузке. По этой причине Воздухоохдадители LU-VE серии F45HC применяют в проектах, где важна удельная эффективность теплообмена.

Для медных труб часто используют сортамент по ГОСТ 617, чтобы контролировать диаметр плюс толщину стенки. По маркам меди удобно ориентироваться на ГОСТ 859 при требованиях к составу. Для алюминиевых полуфабрикатов применяют ГОСТ 4784, когда требуется нормирование свойств ламели. Такая привязка упрощает спецификацию для Воздухоохдадители LU-VE серии F45HC.

Диаметры трубок в коммерческих испарителях лежат в диапазоне 7–12,7 мм. Толщина стенки часто выбирается 0,35–0,50 мм, что даёт запас по давлению контура. Толщина ламели обычно 0,12–0,20 мм, что влияет на жёсткость при мойке. При таких параметрах Воздухоохдадители LU-VE серии F45HC сохраняют геометрию ребра при регламентном обслуживании.

Корпус для влажной зоны выполняют из оцинкованной стали по ГОСТ 14918 либо из нержавеющей стали по ГОСТ 5632. Защитное покрытие оценивают по адгезии, сплошности, стойкости к конденсату. Поддон должен выдерживать воду плюс лёд без коробления, иначе пропадает уклон. Для Воздухоохдадители LU-VE серии F45HC это влияет на дренаж не меньше, чем диаметр сливного патрубка.

Оребрение, шаг ламели, сопротивление потоку

Шаг оребрения определяет компромисс между теплопередачей плюс устойчивостью к инею. Мелкий шаг увеличивает поверхность, повышает начальную мощность, быстрее перекрывается наледью. Более редкий шаг снижает сопротивление, сохраняет расход воздуха между оттайками. Поэтому Воздухоохдадители LU-VE серии F45HC выбирают по шагу ламели, который соответствует температуре камеры.

Для ориентирования применяют диапазоны, связанные с режимом хранения. Околонулевые камеры часто работают с шагом 4,5–6 мм при умеренной влажности. Умеренный минус требует 6–8 мм, чтобы пакет не «закрывался» в первые часы. Глубокий минус тяготеет к 8–12 мм при приоритете проходимости теплообменника, приоритетом становится стабильность струи.

Аэродинамическое сопротивление пакета задаёт рабочую точку вентилятора. При росте сопротивления падает расход, падает теплоотдача, растёт время работы компрессора. При низком сопротивлении увеличивается скорость потока, усиливается подсушивание продукта. Поэтому для Воздухоохдадители LU-VE серии F45HC важно согласовать шаг оребрения с требованиями по влажности плюс по скорости воздуха в зоне товара.

Профиль ламели влияет на стекание воды после оттайки. Гидрофильные покрытия ускоряют сток, уменьшают унос капель вентилятором. Антикоррозионная защита важна при санитарной мойке с ПАВ, где алюминиевая кромка страдает первой. В этом контексте Воздухоохдадители LU-VE серии F45HC оценивают по сохранению формы ребра после обслуживания, а не по «первому дню» работы.

Вентиляторный модуль, струя, электрические параметры

Вентиляторы формируют расход воздуха через ламельный пакет, задают дальность струи. Осевой вентилятор подходит для умеренного сопротивления, типичного для коммерческих испарителей. Диаметр крыльчатки в этом классе обычно находится в диапазоне 250–400 мм, число вентиляторов зависит от длины пакета. При выборе Воздухоохдадители LU-VE серии F45HC важна рабочая точка на реальном сопротивлении теплообменника.

Скорость струи влияет на качество хранения. Избыточный обдув ускоряет усушку, создаёт локальные зоны переохлаждения на поверхности продукта. Недостаточный обдув даёт температурную стратификацию по высоте камеры, повышает риск неравномерной наледи. Поэтому Воздухоохдадители LU-VE серии F45HC привязывают к планировке стеллажей, после чего уточняют направление потока.

Сервисная надёжность зависит от подшипников, балансировки крыльчатки, жёсткости подвеса. Виброразвязка снижает передачу вибрации на конструкции, уменьшает риск резонанса. Неровная установка приводит к перекосу поддона, далее появляется застой воды, далее появляется повторное обмерзание. Для Воздухоохдадители LU-VE серии F45HC геометрия монтажа влияет на ресурс не меньше, чем выбор вентилятора.

Электрическая часть проверяется по току, классу изоляции, степени защиты. Степень IP задают по ГОСТ 14254, климатическое исполнение проверяют по ГОСТ 15150. Влажная зона требует герметичных вводов, защищённых соединений, корректного заземления корпуса. Такой подход снижает риск отказов при эксплуатации Воздухоохдадители LU-VE серии F45HC.

Расчётная точка по холоду, перегрев, распределение кипения

Холодопроизводительность сравнивают только при одинаковых условиях. Температура кипения, температура воздуха на входе, температурный напор должны быть одинаковыми. Тип хладагента тоже важен, потому что меняются теплофизические свойства, меняется падение давления. Поэтому Воздухоохдадители LU-VE серии F45HC корректно выбирать через расчётную точку, затем фиксировать её в спецификации.

Температурный напор влияет на осушение плюс на обмерзание. Малый напор снижает интенсивность обезвоживания продукта, но требует большей поверхности ламели. Большой напор уменьшает габарит испарителя, ускоряет нарастание инея при высокой влажности. В коммерческом холоде Воздухоохдадители LU-VE серии F45HC подбирают так, чтобы напор поддерживал качество хранения без частых оттаек.

Перегрев задаёт устойчивость дросселирования. Для терморегулирующего вентиля перегрев часто держат 5–8 K, чтобы исключить жидкую фазу на всасывании. Для электронного клапана допустим диапазон 3–6 K при правильной установке датчиков. Ошибка по перегреву снижает активную площадь теплообмена, после чего падает эффективность Воздухоохдадители LU-VE серии F45HC.

Распределение хладагента по ветвям влияет на равномерность кипения. Узкие коллекторы дают перекос, часть рядов работает «сухо». Избыточное падение давления снижает полезную площадь, ухудшает регулирование. Поэтому Воздухоохдадители LU-VE серии F45HC согласуют с выбранной схемой подачи, подтверждают настройкой на запуске.

Оттайка, дренаж, поддон, контроль влаги

Оттайка определяет долю времени, когда камера реально охлаждается. Электрооттайка удобна по управлению, но требует точной мощности нагревателей. Недостаток мощности удлиняет цикл, снижает доступную холодопроизводительность. Избыточная мощность перегревает ламели, ускоряет деградацию покрытия, повышает влажность воздуха.

Дренаж должен обеспечивать полный слив воды после размораживания. Поддон выполняют с уклоном, слив выводят из зоны переохлаждения. При промерзании линии появляется пробка, вода превращается в лёд на поддоне. После этого Воздухоохдадители LU-VE серии F45HC теряют расход воздуха, теряют стабильность по температуре.

Алгоритм оттайки включает останов вентиляторов на период нагрева. Далее нужна пауза на стекание воды с ламелей, с поддона. Запуск вентиляторов выполняют после паузы, чтобы не уносить капли в объём камеры. При корректной логике Воздухоохдадители LU-VE серии F45HC работают без накопления льда на решётках вентилятора.

Контроль окончания оттайки выполняют датчиком температуры пакета либо таймером с ограничением. Важен контроль дренажа после каждой оттайки, потому что лёд в сливе не сразу заметен по температуре камеры. Для минусовых камер часто закладывают подогрев дренажной линии, поддона, чтобы убрать риск промерзания. Эта часть напрямую влияет на эксплуатацию Воздухоохдадители LU-VE серии F45HC.

Монтаж, обвязка, ввод в эксплуатацию

Монтаж начинается с подвеса, после чего проверяют зазоры для подсоса воздуха. Нужен доступ к поддону, клеммной коробке, вентиляторам, иначе сервис затягивается. Горизонталь корпуса контролируют уровнем, поскольку уклон поддона должен работать постоянно. При таком подходе Воздухоохдадители LU-VE серии F45HC не создают проблем со сливом уже в первый сезон.

Холодильная обвязка требует чистой пайки с азотной продувкой. После пайки выполняют опрессовку, вакуумирование до целевых значений. Далее выполняют заправку по массе, после чего выводят систему на расчётную точку. Влага в контуре ухудшает работу дросселя, повышает риск ледяных пробок, ускоряет деградацию масла.

На запуске фиксируют перегрев, переохлаждение, температуру нагнетания, ток вентиляторов. Отдельно оценивают восстановление температуры после оттайки, качество стока воды в дренаж. Любые отклонения корректируют до выхода камеры на полную загрузку. Для подбора под задачу хранения можно передать исходные данные в «Русские Медные Трубы», согласовать Воздухоохдадители LU-VE серии F45HC под расчётную точку.

Если нужен быстрый расчёт по конкретной камере, достаточно передать температуру хранения, теплопритоки, требования по влажности, схему оттайки, ограничения по габаритам. Точные исходные параметры уменьшают риск ошибки по шагу оребрения, уменьшают риск промерзания дренажа. После согласования спецификации остаётся получить Воздухоохдадители LU-VE серии F45HC в нужном исполнении, вывести систему на заданные режимы.
